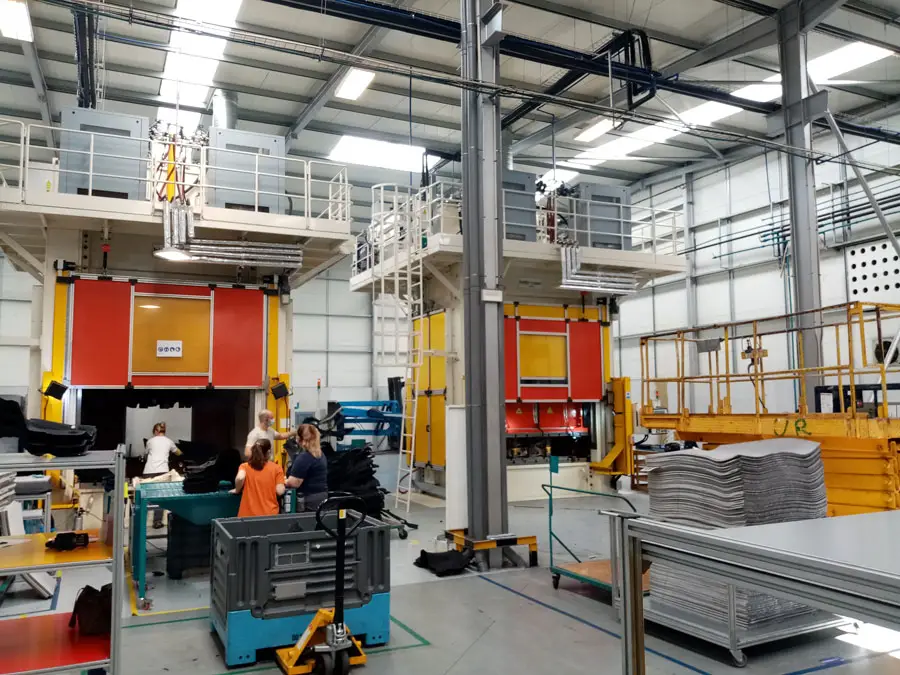

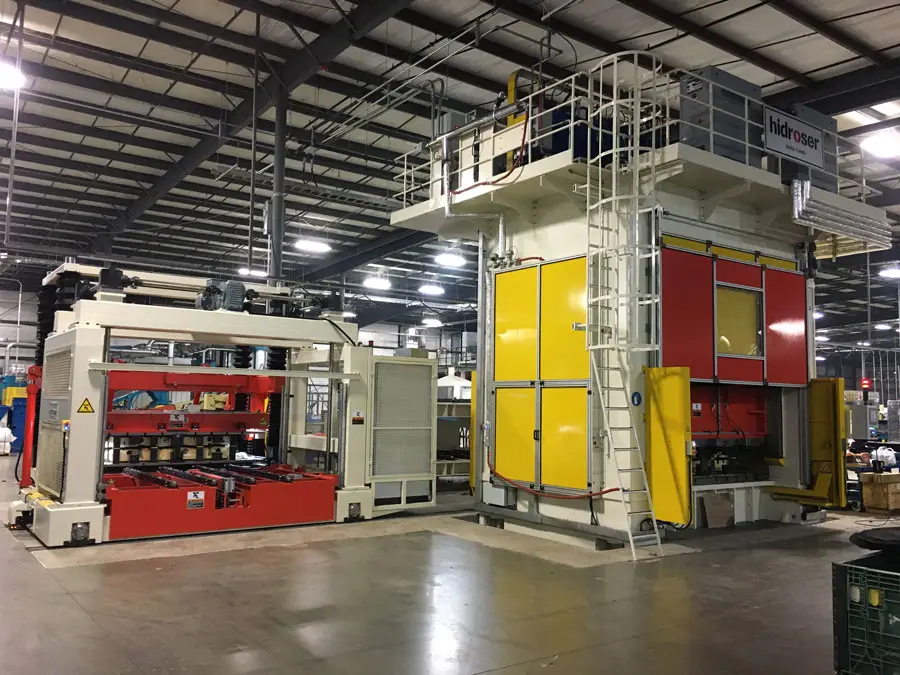

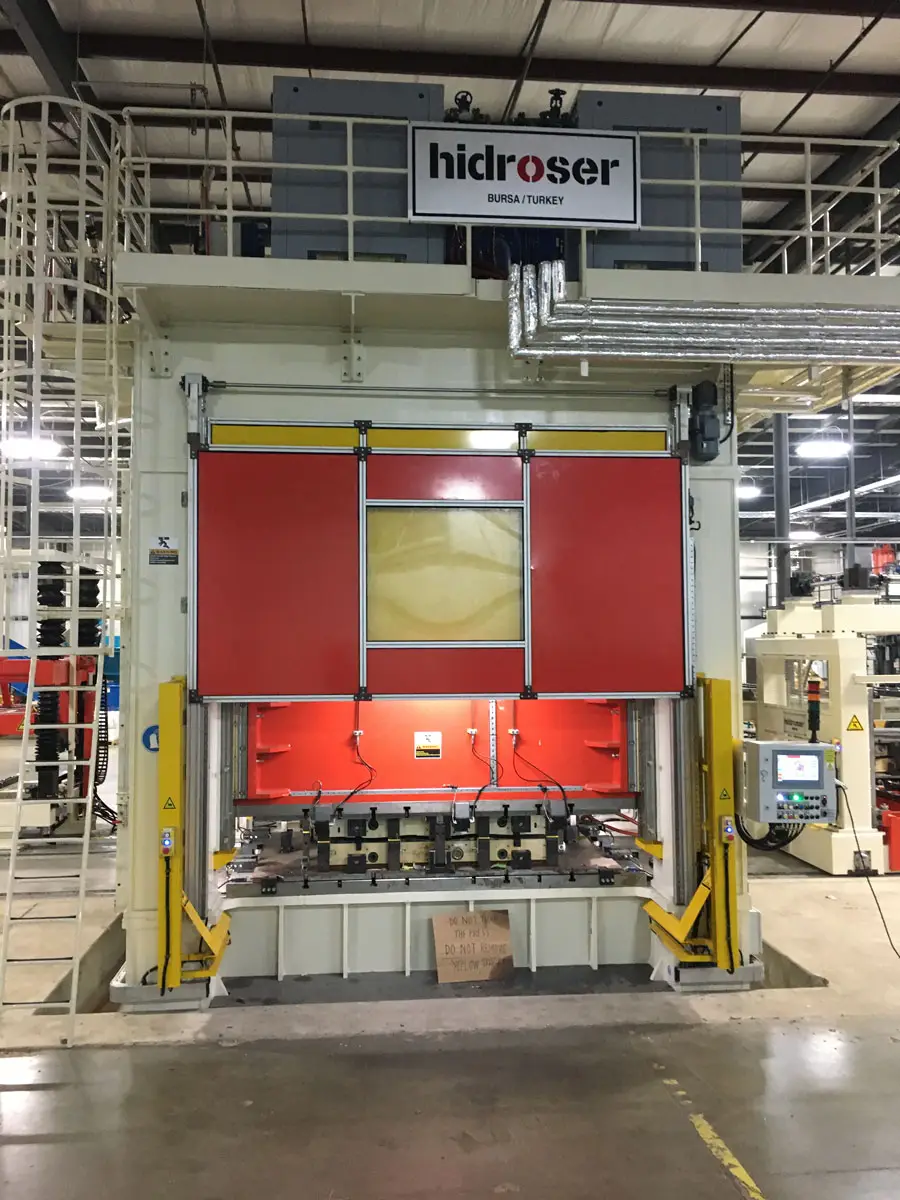

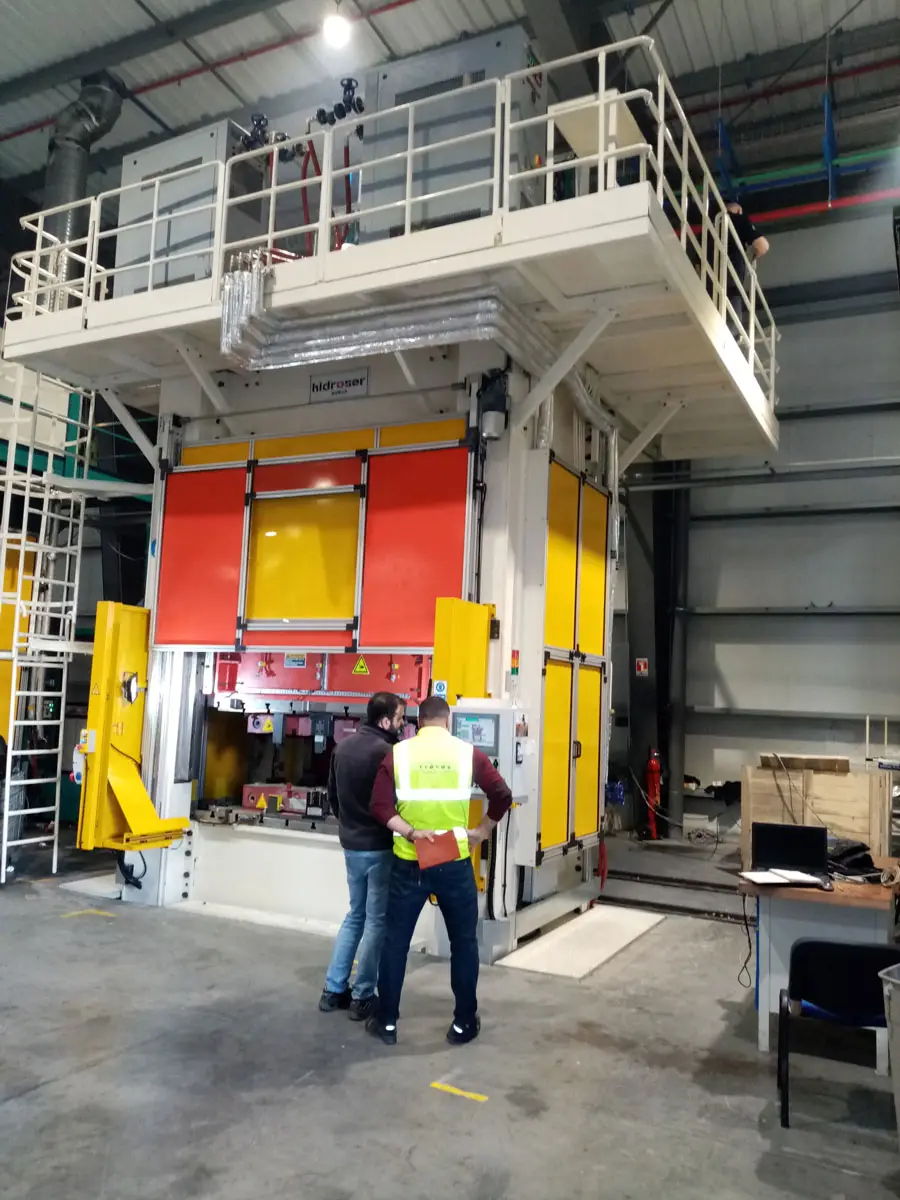

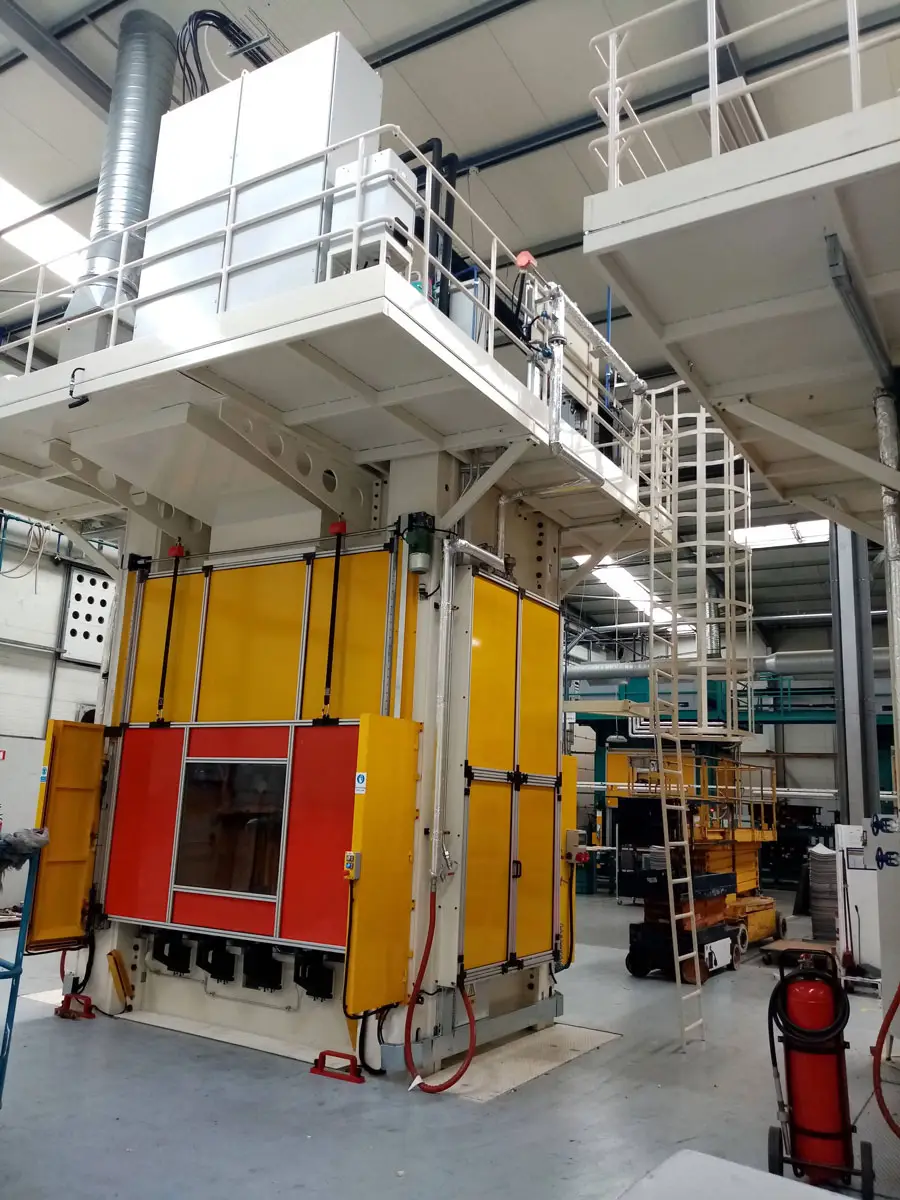

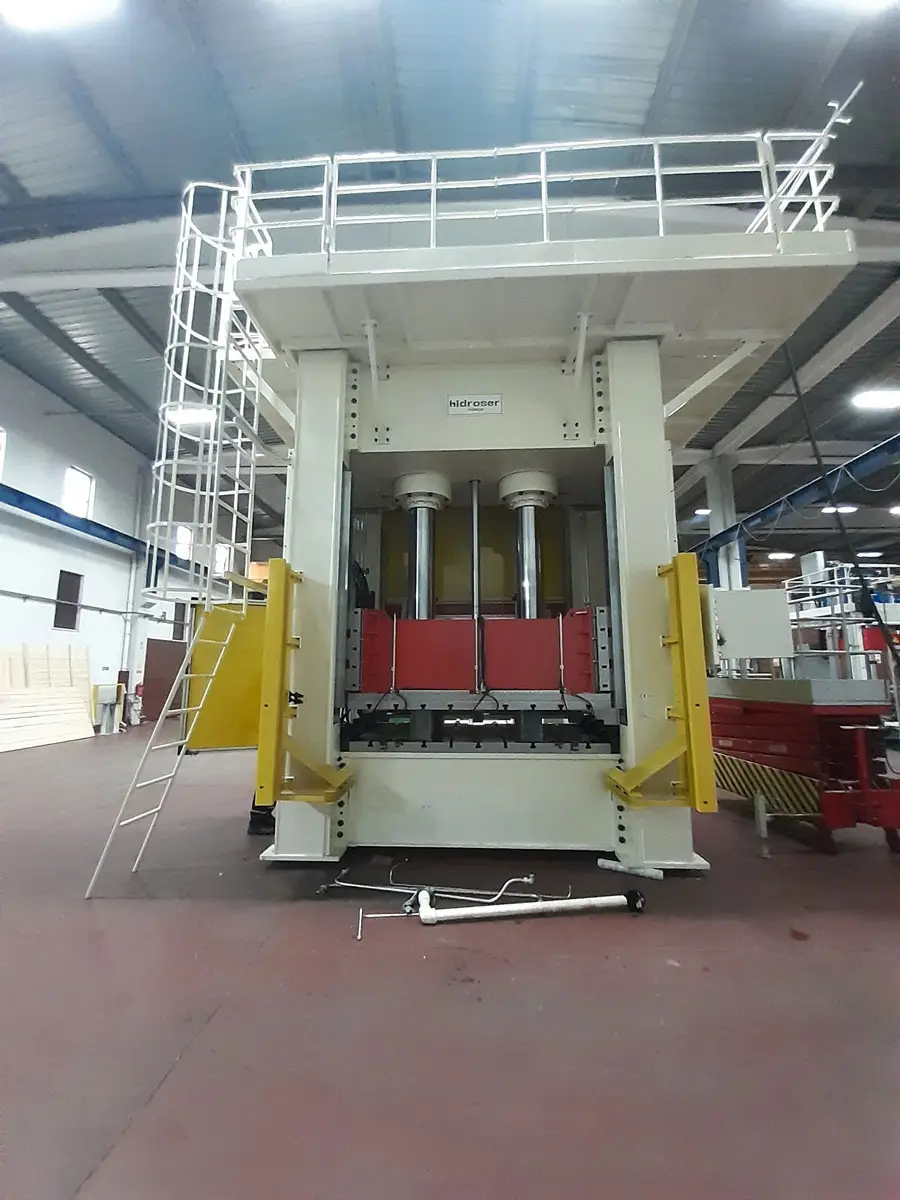

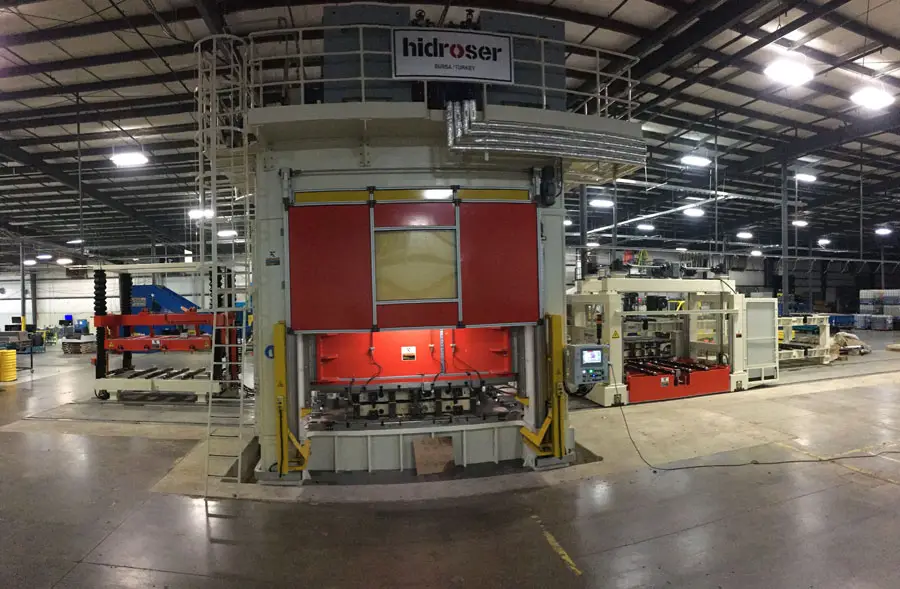

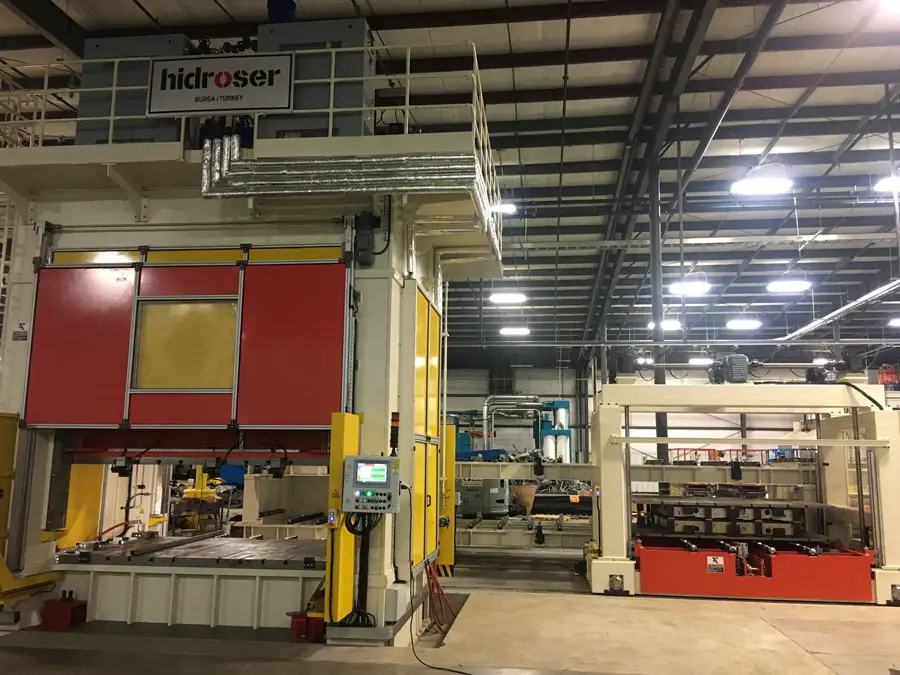

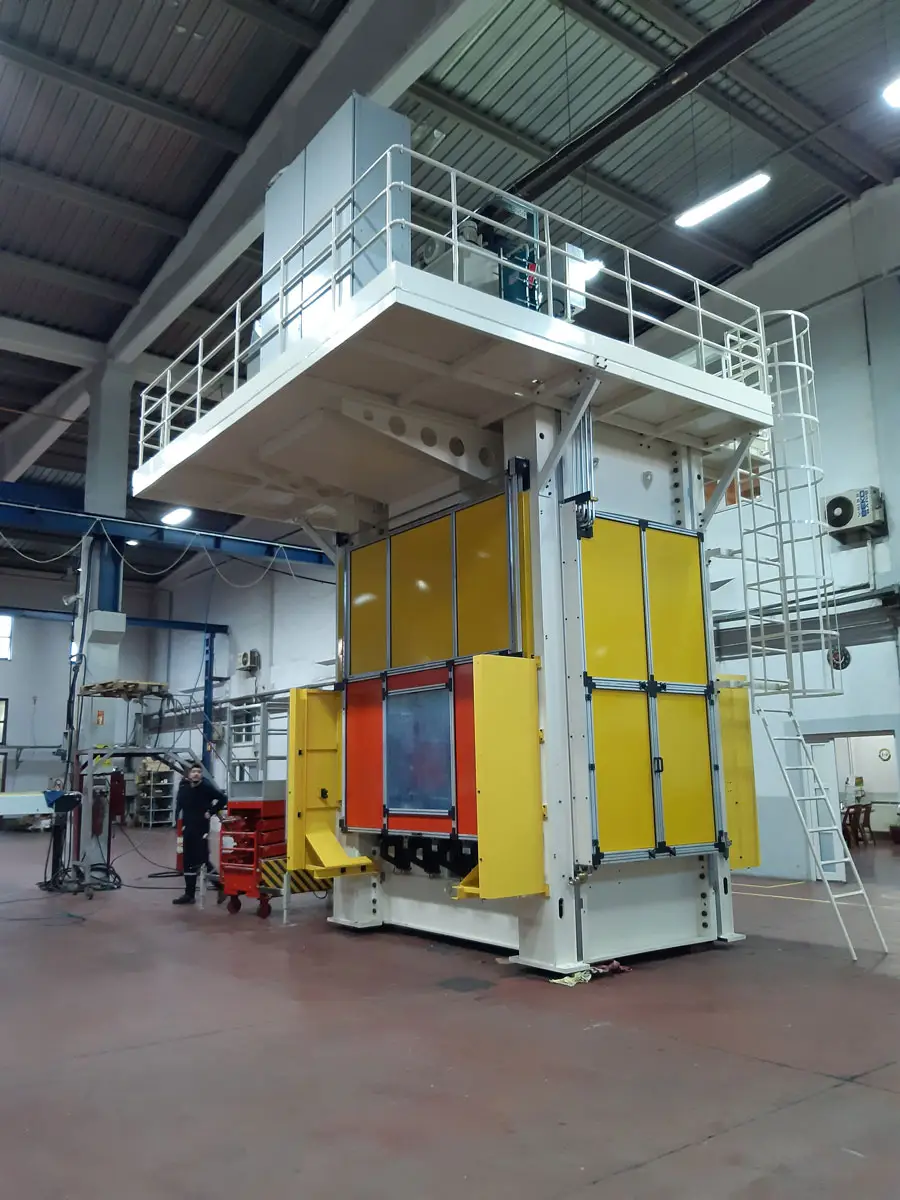

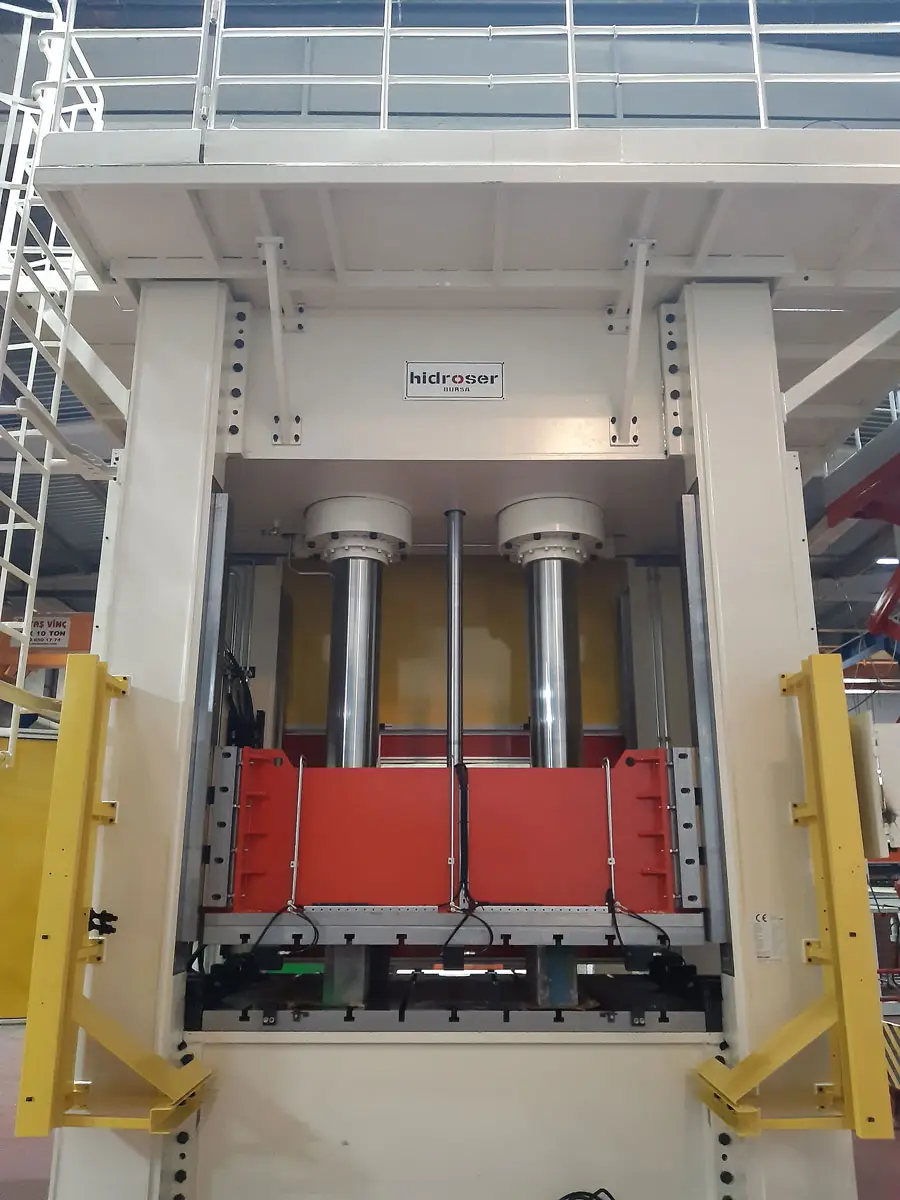

HİDROLİK TRİM VE FORMLAMA PRESLERİ
Trim presi plastik ve tekstil ürünlerinin ebatlanması ve formlanması için tasarlanmış bir pres türüdür. Trimleme yüksek hassasiyet gerektirdiğinden dolayı bu preslerin hızları ve basınçları oransal valfler ve lineer cetveller yardımıyla yapılmaktadır.

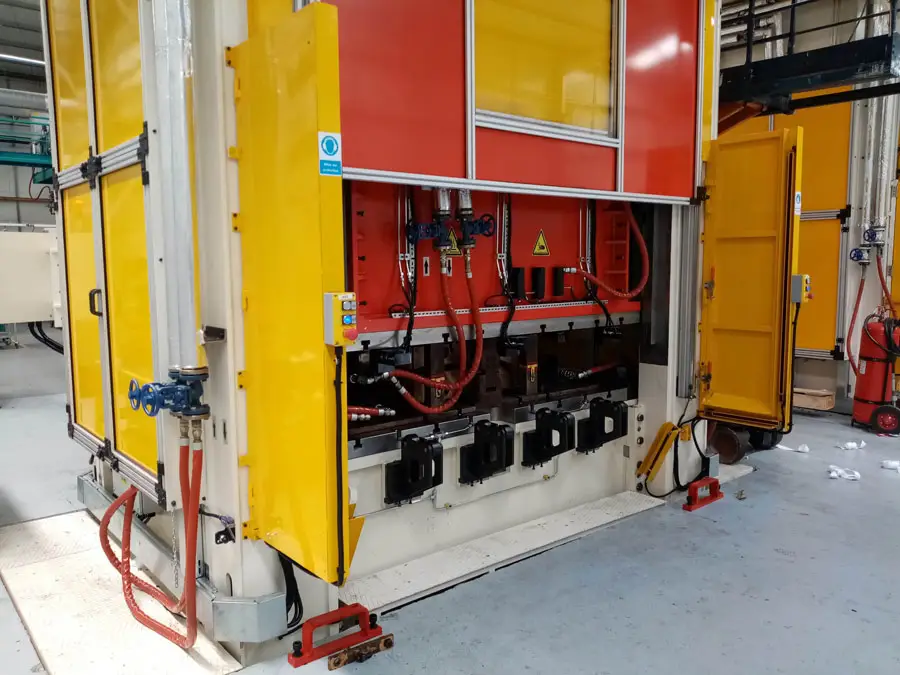

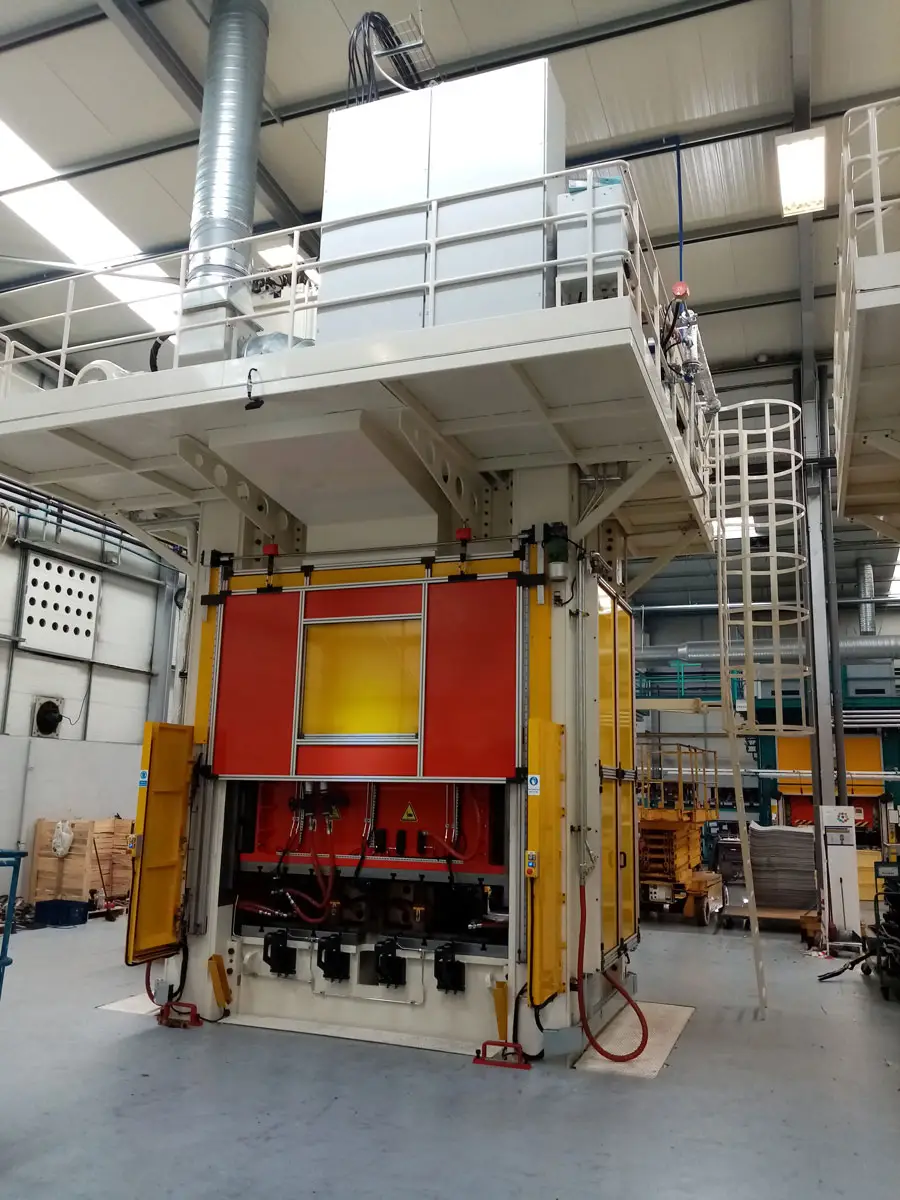

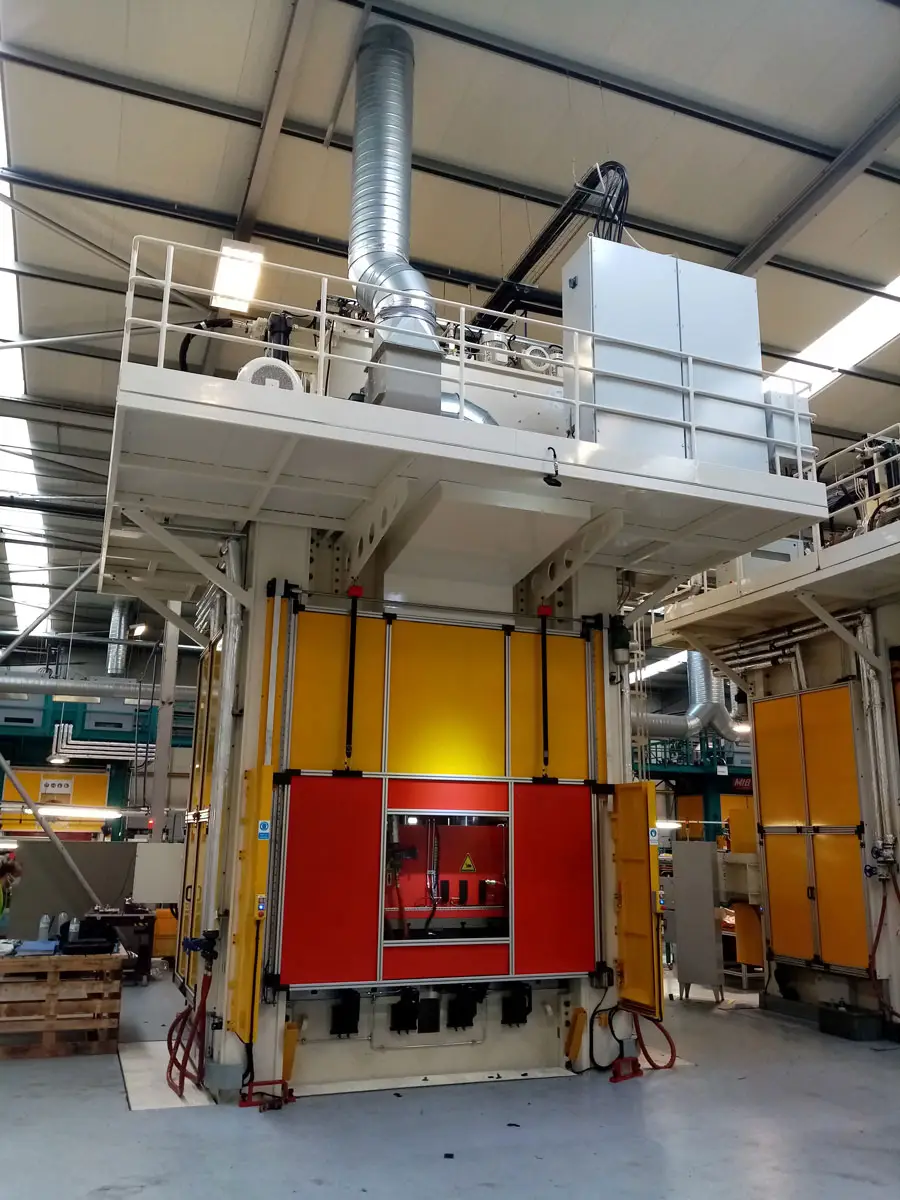

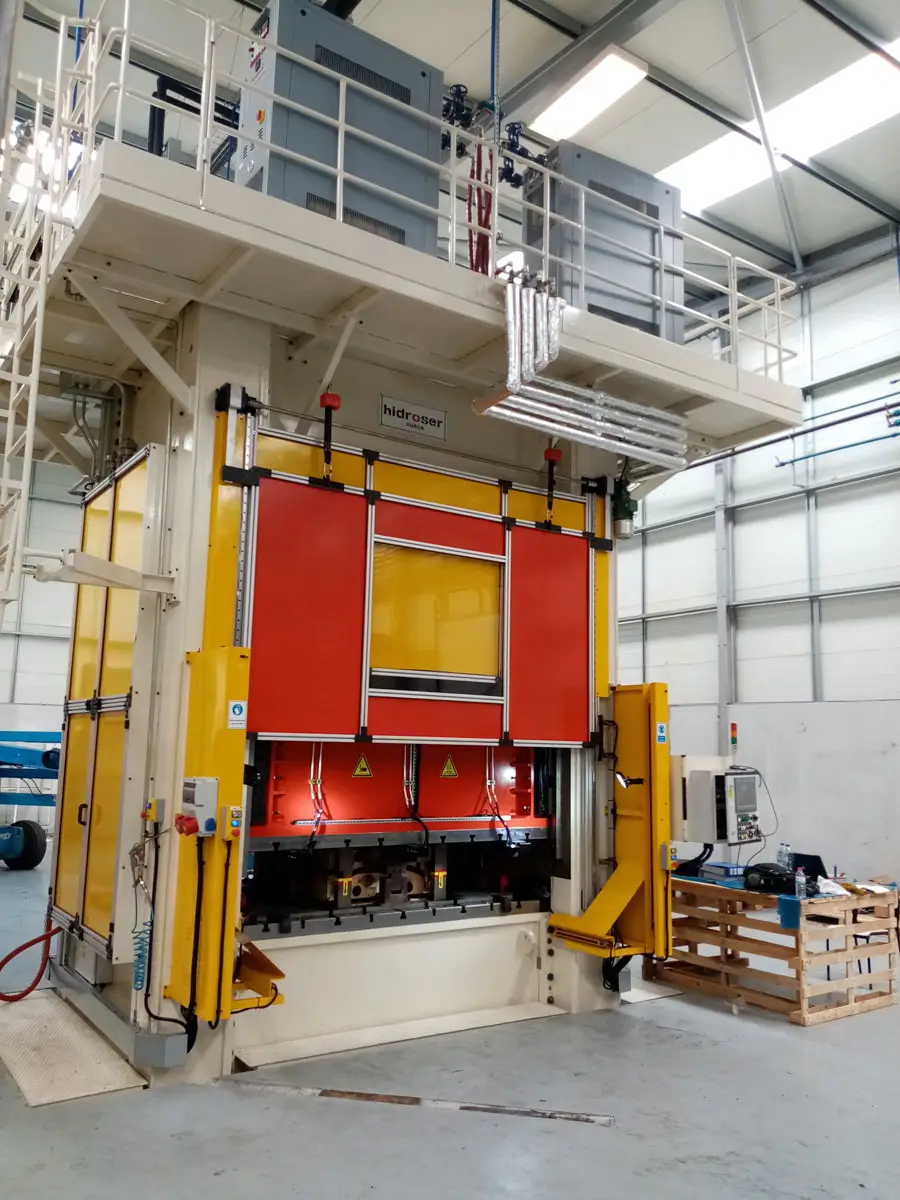

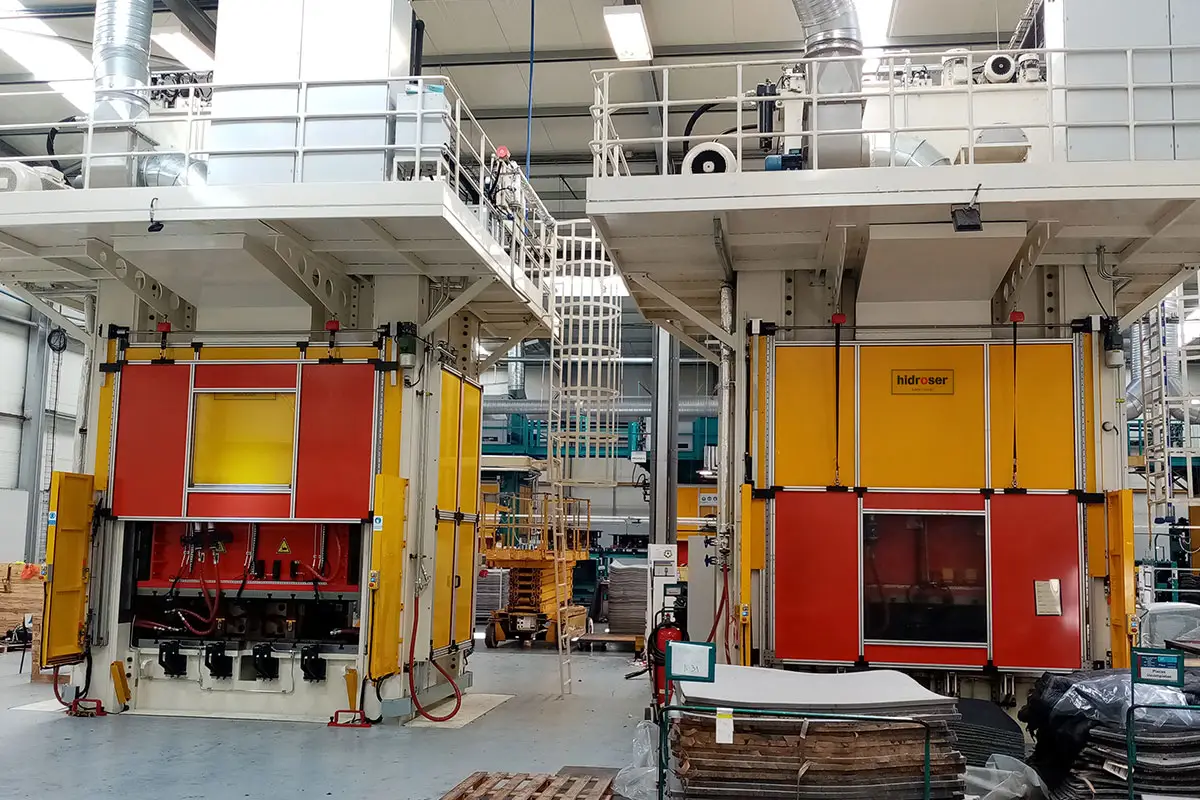

TRİM PRESİ
Makine konsepti ve işe özel parametreler müşteri ile birlikte belirlenir, şöyleki ;
- tabla ebadı
- koçun hızlı yaklaşma, iş ve geri dönüş hızları
- hidrolik tonaj
- üst kalıp, iş parçası ve alt kalıbın proses rejimleri
- çalışma döngü aşamaları
- kalıp değiştirme tablasına ait servo sisteminin gücü
- kalıp değiştirme konsolları
- diğer otomasyon talepleri
- üst konumda koç kilitleme tertibatı
- koçun, herhangi bir konumda acil kilitleme tertibatı
- yazılım ve donanım konfigürasyonu
- Ergonomik tasarım
Trim Presi;
- siyah sac, paslanmaz sac, aluminyum, plastic vs. işleme veya seramik tabak (isostatik presleme) sanayiilerinde kullanılacak presler dizayn edilir.
- rulo açma hattı, sac istifleme ünitesi veya robot otomasyonu ile entegre edilebilir
- komple bir sistem çözümü geliştirilebilir
- tekli tandem, otomatik hat veya transfer presi olarak düzenlenebilir
Preslere, opsiyon olarak ilave edilebilecek donanımlar;
- hidrolik yastık (sıyırıcı)
- kesme işlemi için şok emici
- kalıp değiştirme tertibatı
- kalıp taşıma arabaları
- kalıp açma makinası
- rulo açma hattı
- sac istifleme makinası
- üç eksenli transfer ünitesi
- pres hat otomasyonu

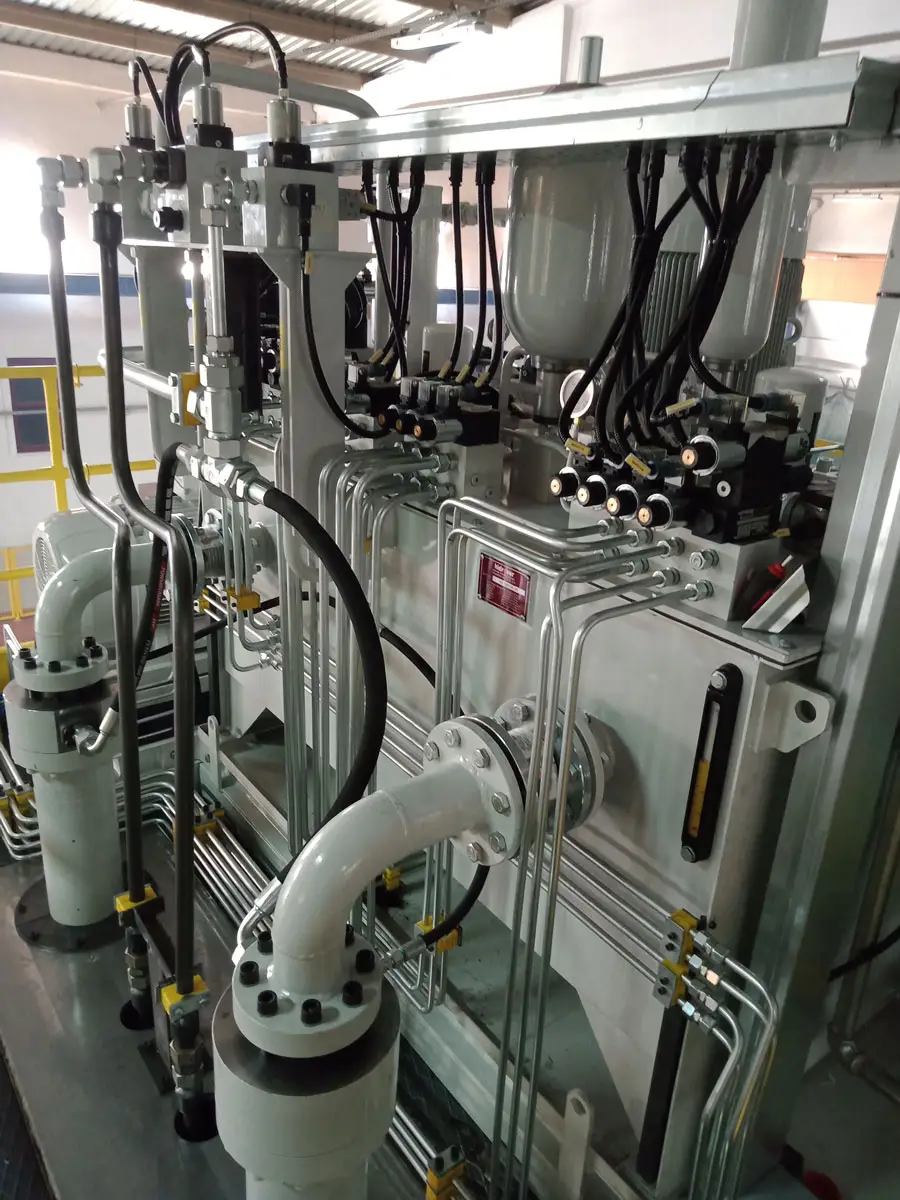

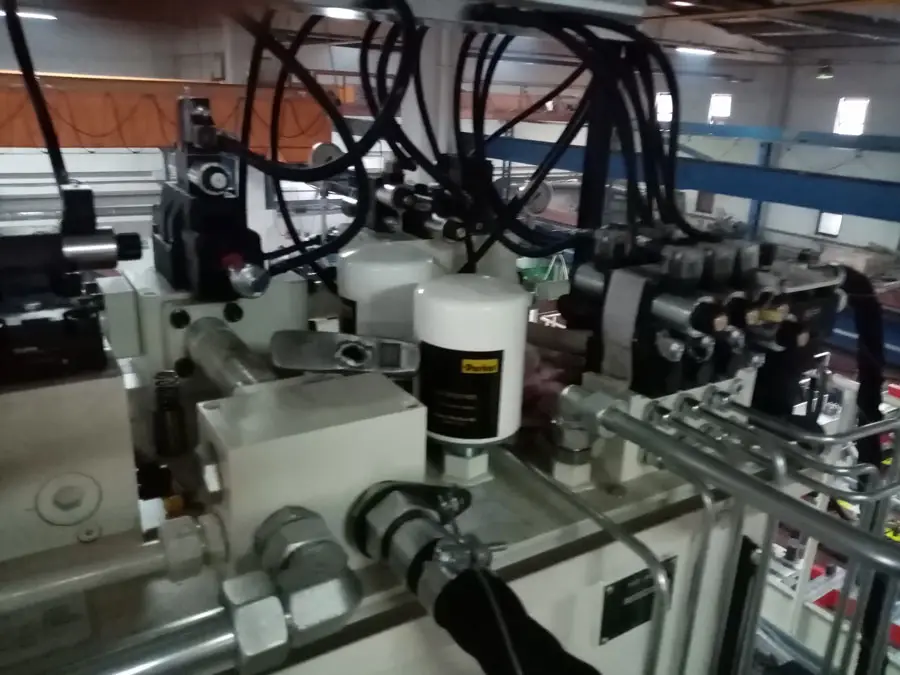

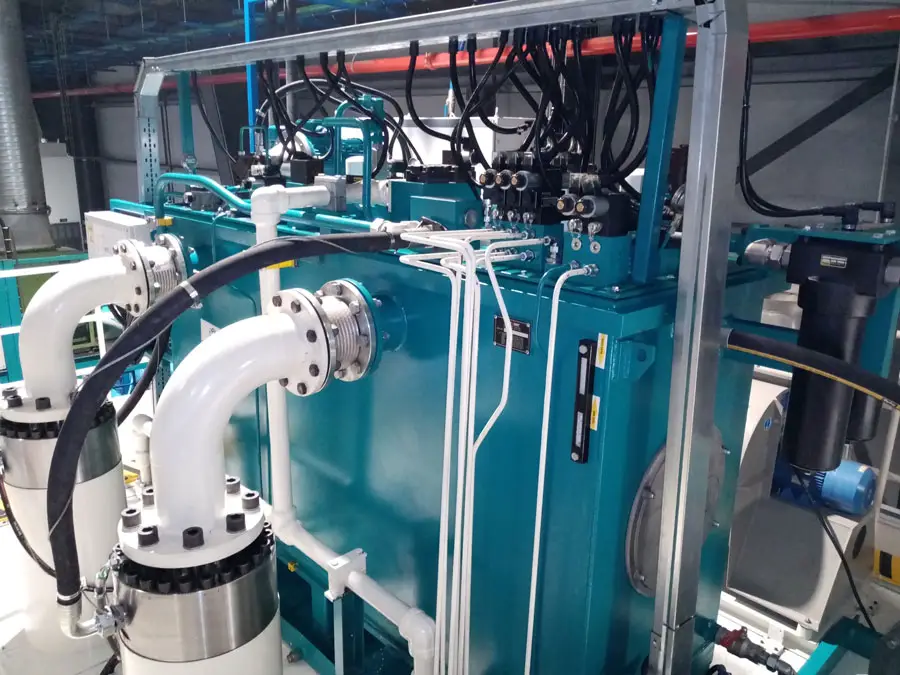

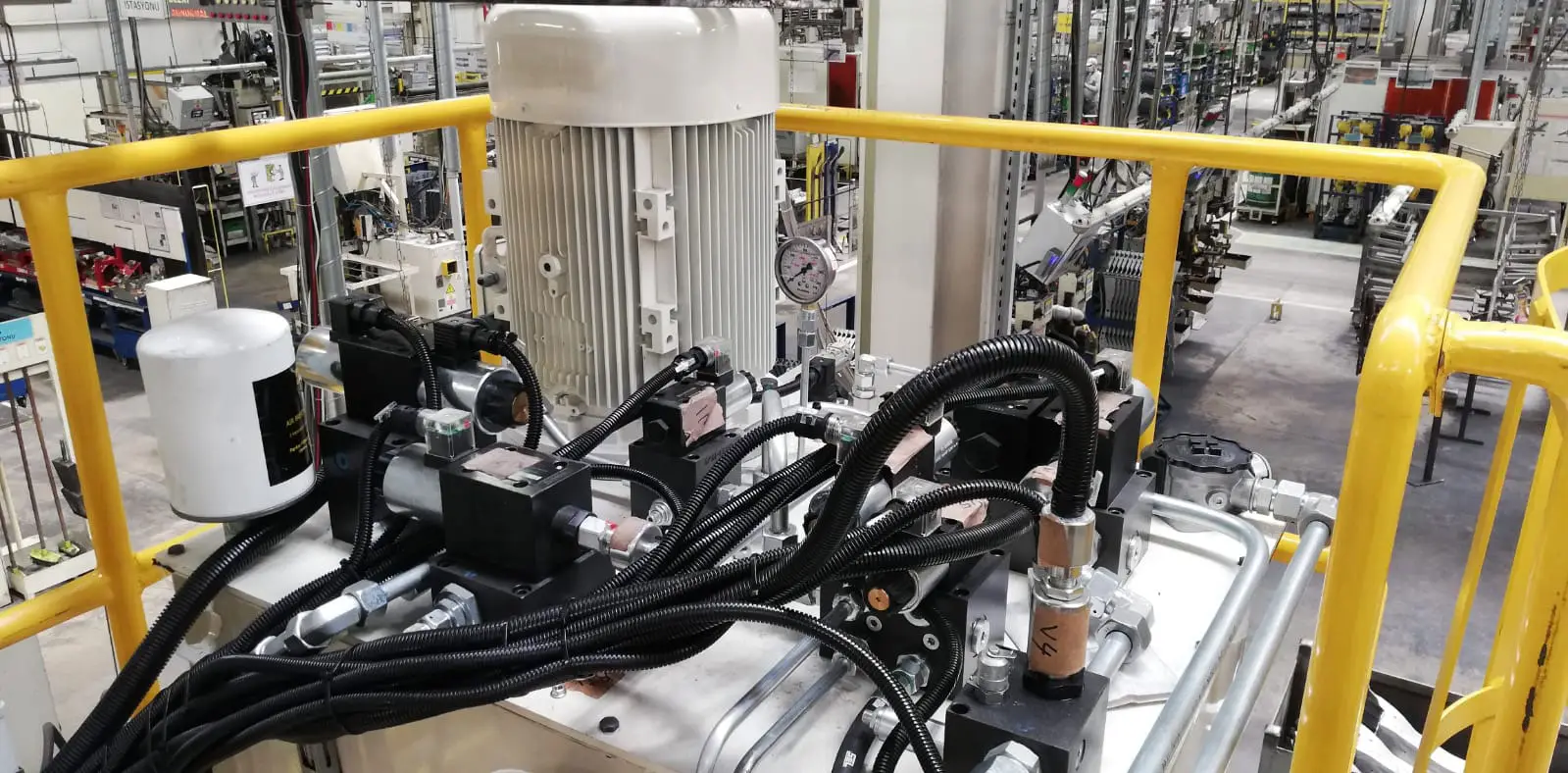

HİDROLİK SİSTEM

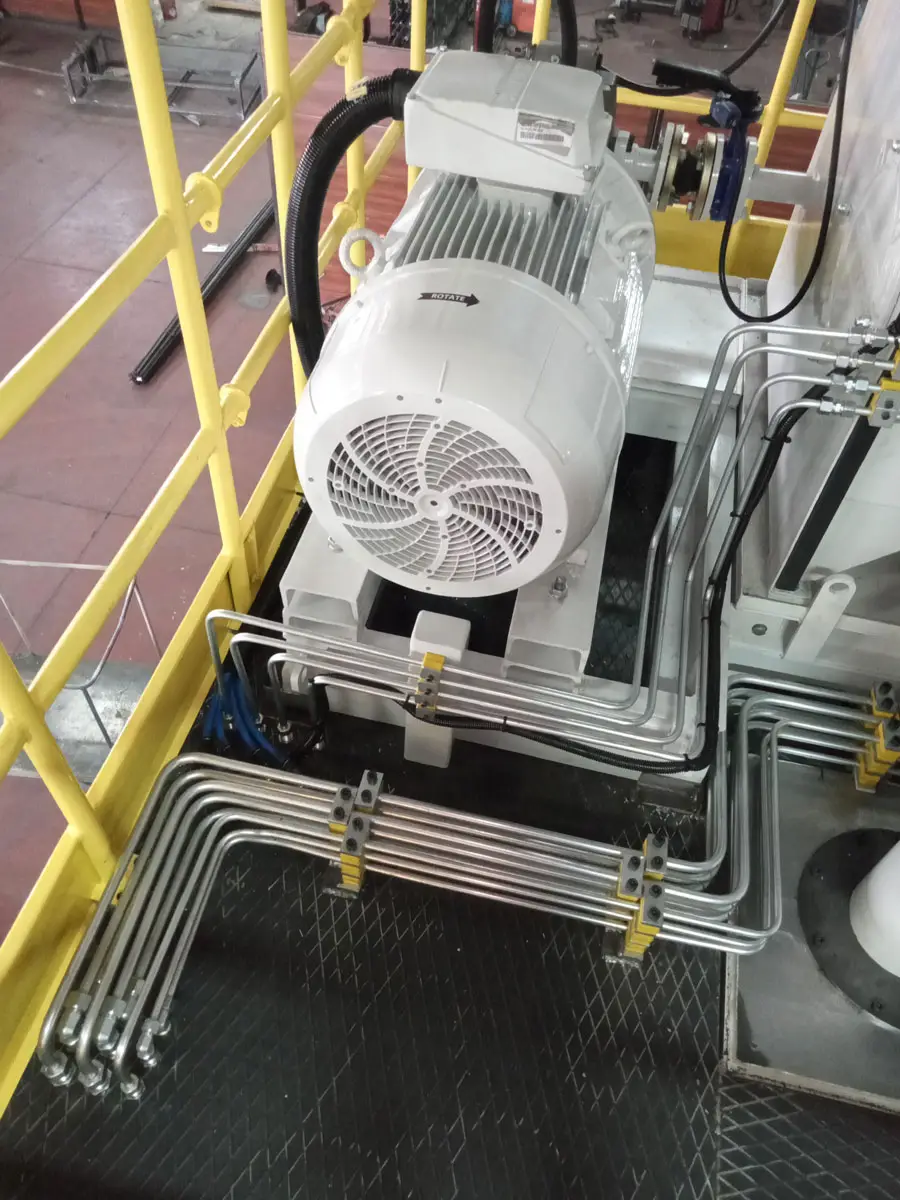

- Hidrolik güç ünitesi kendi tasarım ve imalatımızdır.
- Hidrolik ekipmanlar PARKER markadır.
- Silindir ve pistonlar yüksek emniyet katsayısına gore dizayn edilmektedir.
- Piston yüzeyi indüksiyonla sertleştirilmiş ve krom kaplanmıştır.
- Değişken deplasmanlı pompa ve güç regulasyonlu pompa
- Sistem basıncı ve koçun hız kontrolü oransal valfler ile control edilebilmektedir.
- Hidrolik system, CE normuna uygundur

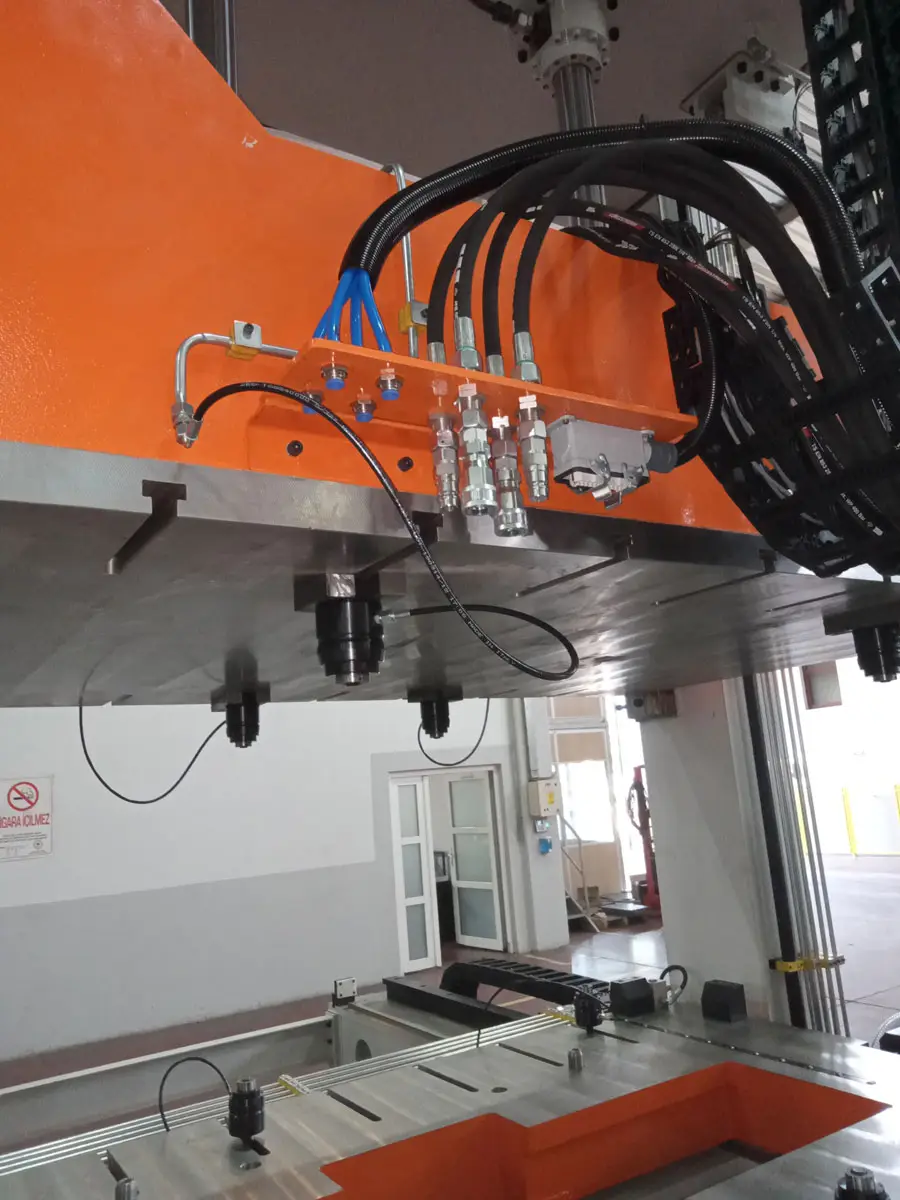

- Kalıp değiştirme için hidrolik klempler mevcuttur
- Üst köprüye montajlı modüler tasarım
- İlave yağ filtrasyon ve soğutma devresi

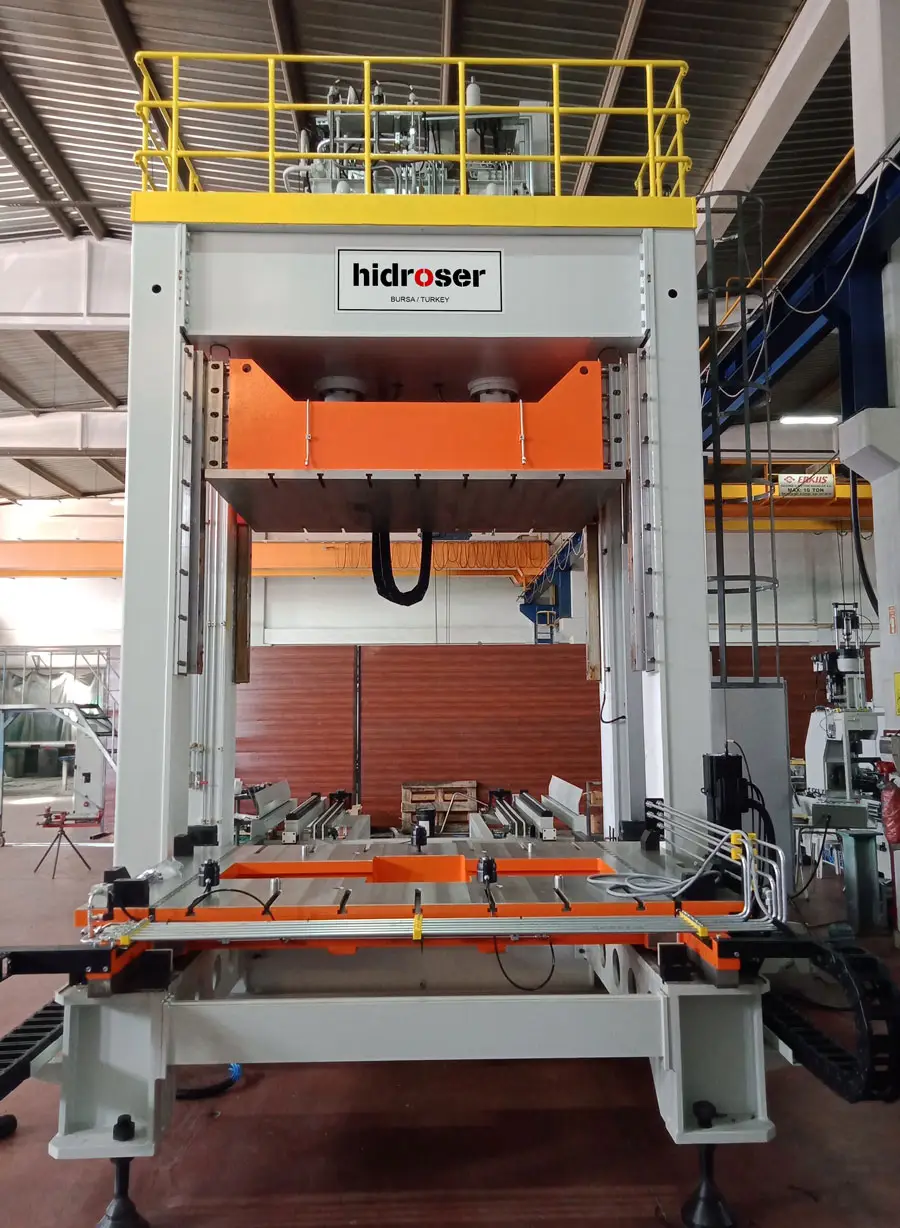

PRES GÖVDESİ
- Rijit H tipi gövde
- Konstrüksiyon, sonlu elemanlar yöntemiyle (SEA) dizayn edilmiştir
- Alt tabla, kolonlar ve üst köprü, uygulamaya bağlı olarak, monoblok veya modüler olarak yapılabilmektedir.
- Tüm kaynak birleştirmelerdeki iç gerilim giderilmektedir.

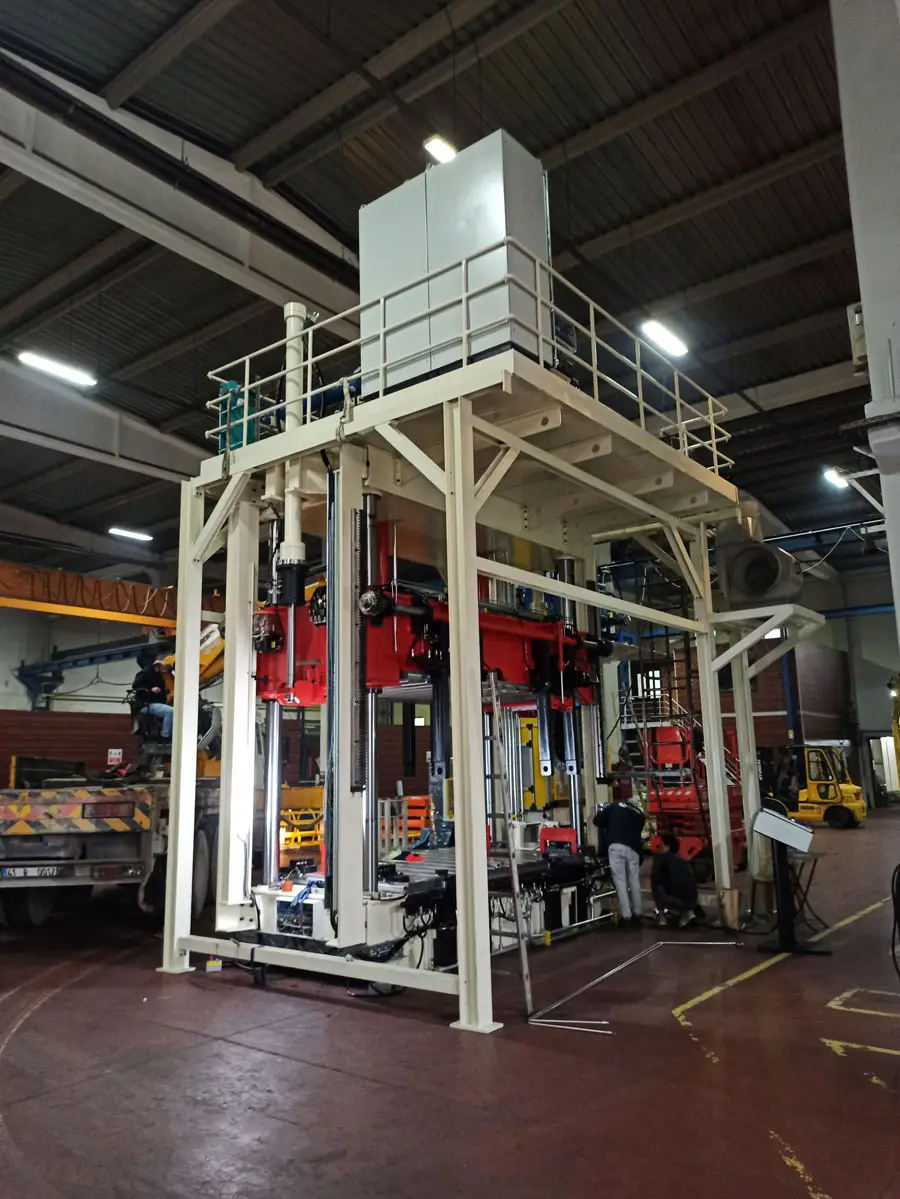

- Üst köprüde hidrolik sistem için geniş balkon.
- Zemine vibrasyon sönümleyici ayaklar kullanarak bağlantı imkanı

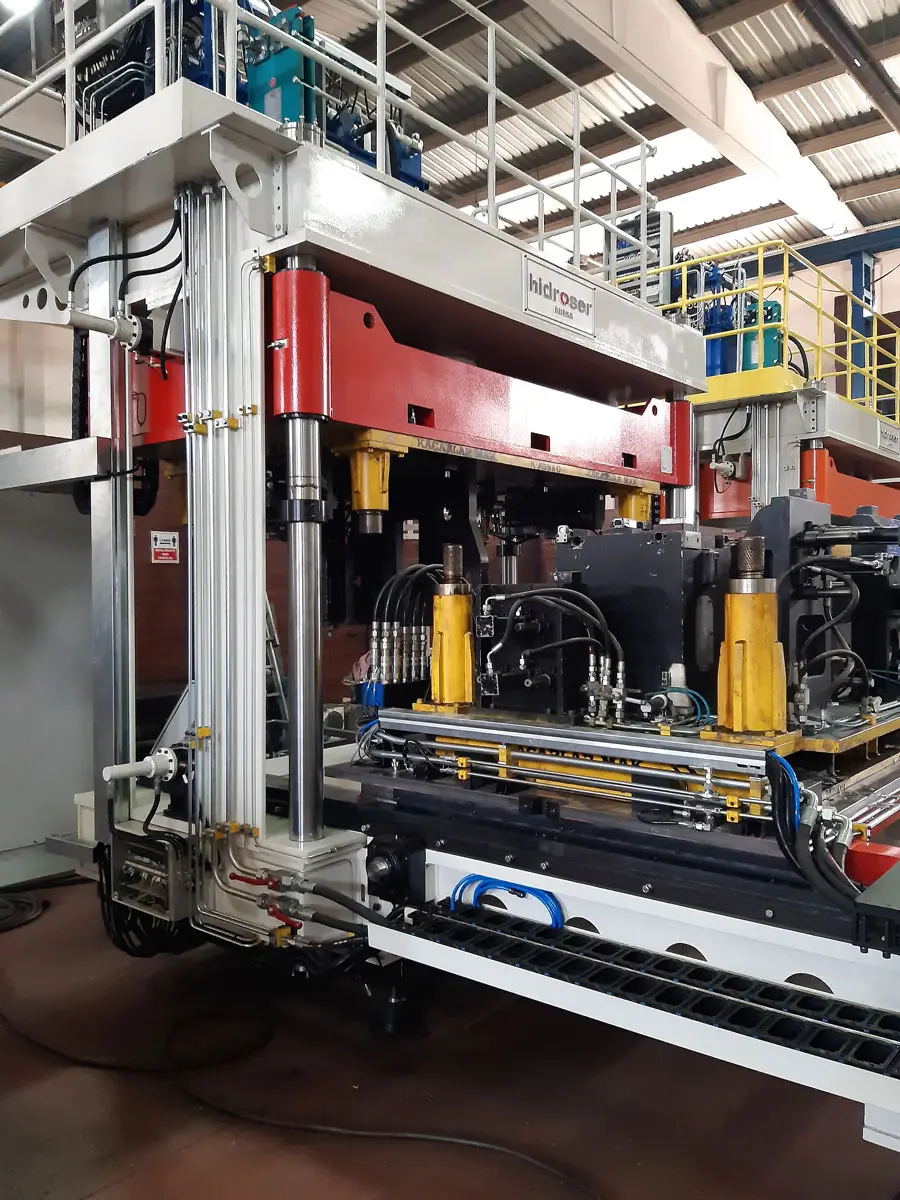

KOÇ GÖVDE MEKANİĞİ
- Rijit koç konstrüksiyonu
- Kolonlar üzerinde dört köşeden sekiz adet dikey plakalarla ve bronz malzeme ile yataklama
- Otomatik yağlama
- Gerektiğinde servo hidrolik ile koç paralellik kontrolü
- Yataklarda mekanik ayar imkanı
- Koç hareketinde hidrolik yastıklama

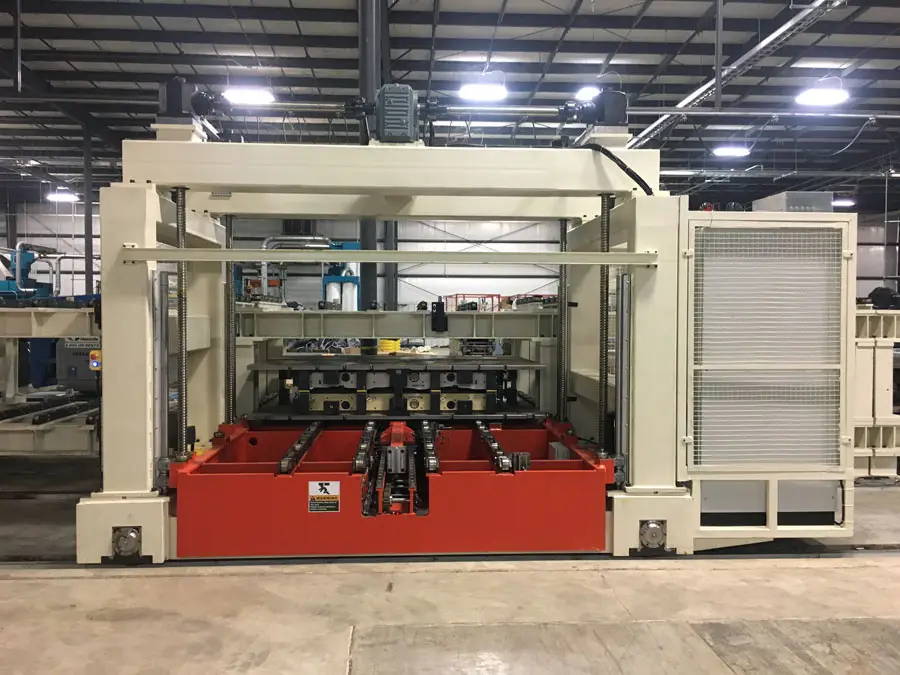

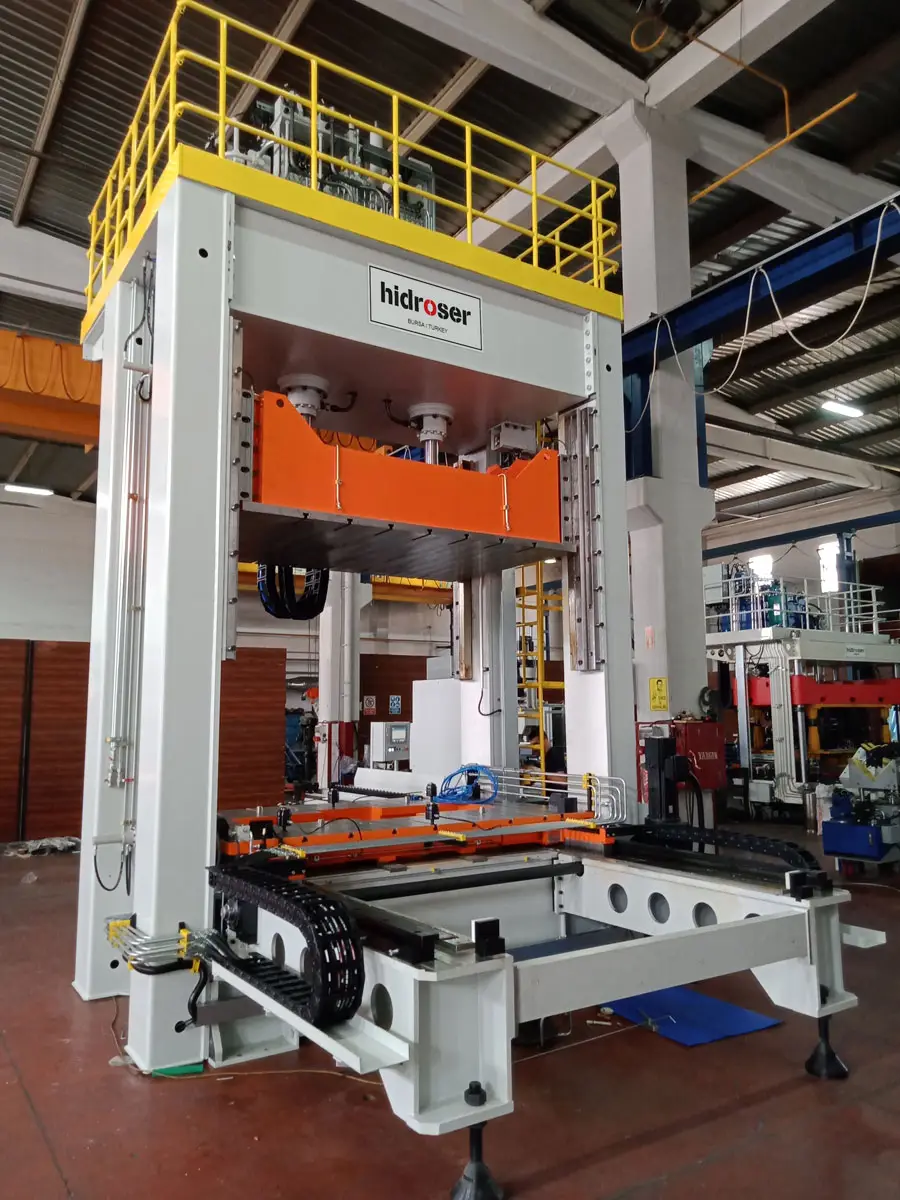

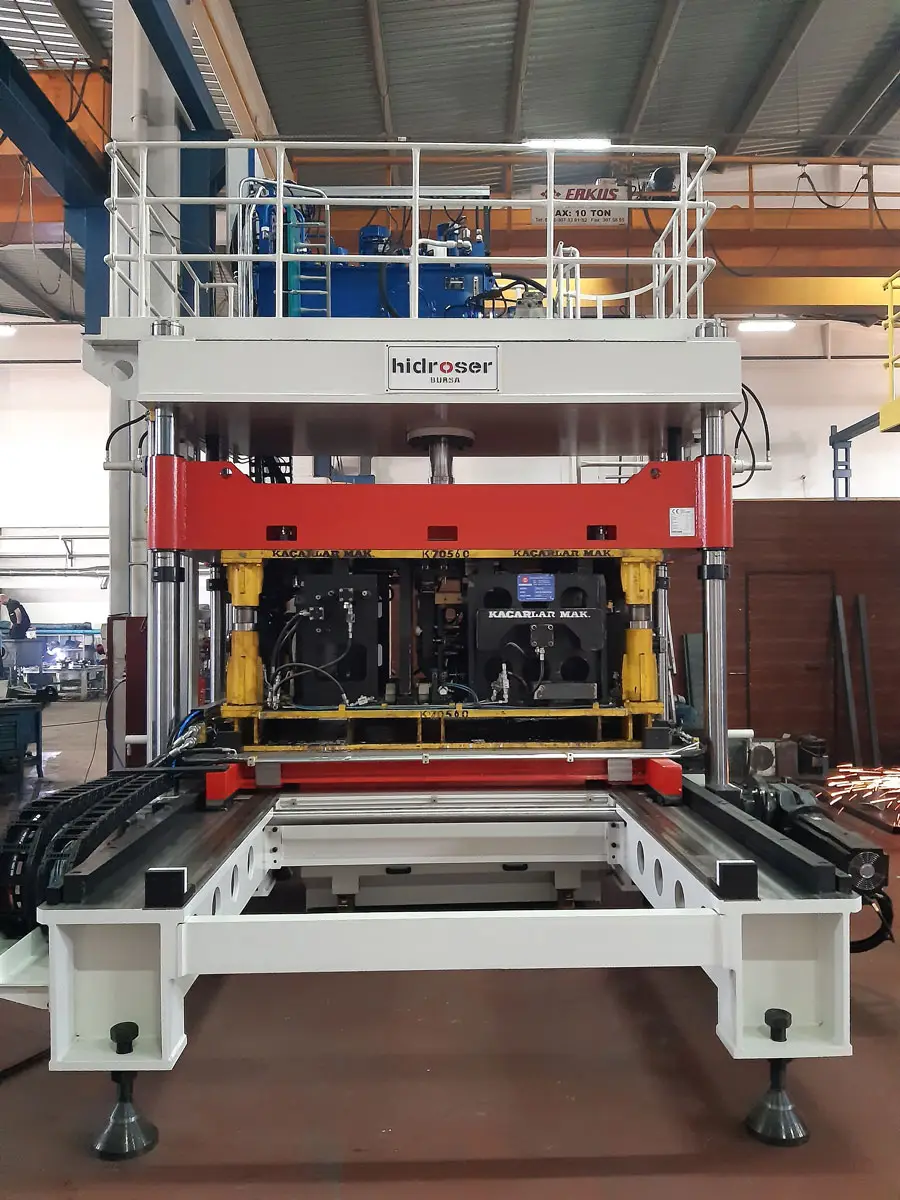

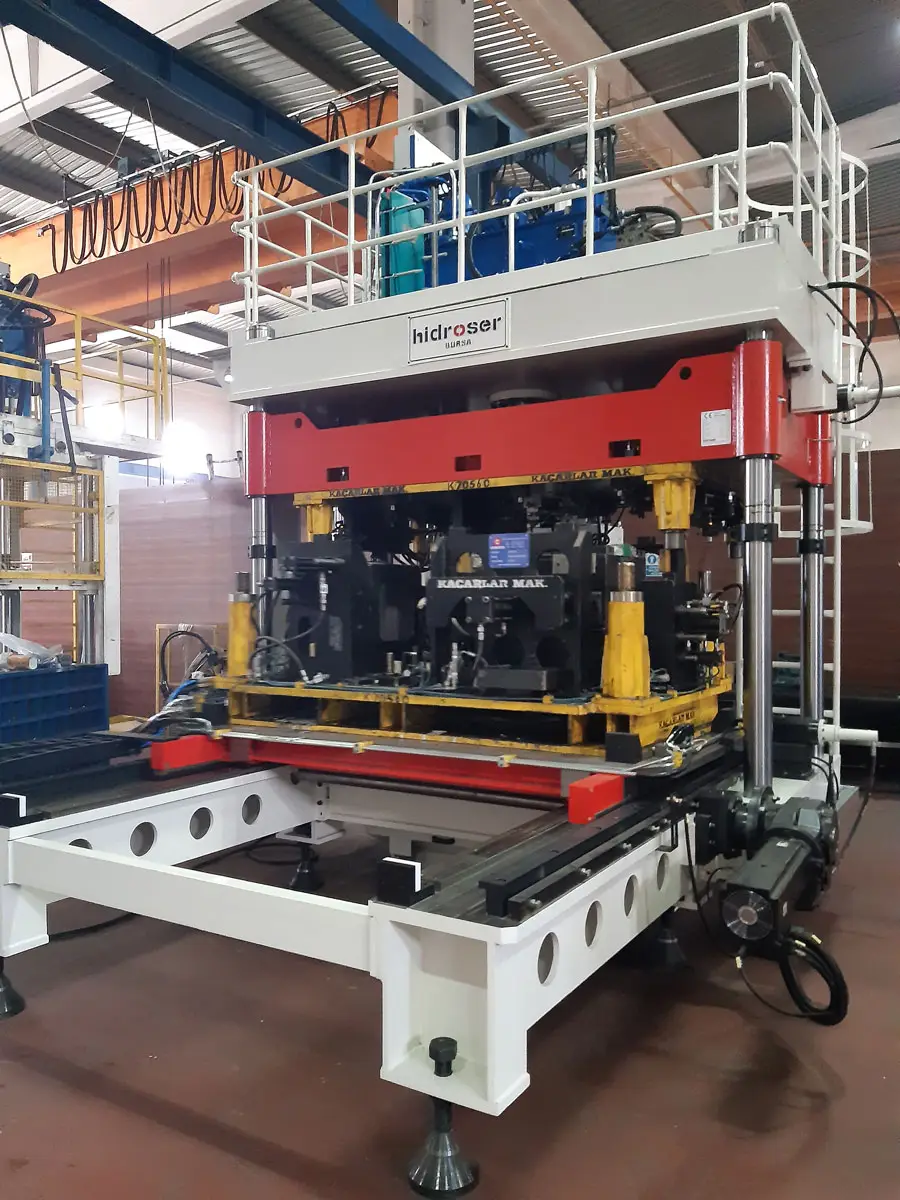

MOBİL TABLA (Opsiyon)
- Yüksek hızlı tabla eksen hareketi hidrolik silindir veya servo motor ile yapılabilmektedir.
- Tabla hareketi grafitli bronz malzemeyle yataklanmışıtr.
- Tabla hareketi için son noktalarda hassas hidromekanik kilitleme yapılmaktadır.
KONTROL ÜNİTESİ / ELEKTRİK - ELEKTRONİK DONANIM
- PLC ve/veya PC le kontrol
- Kullanıcı dostu işletim sistemi ve arayüz (HMI)
- Dokunmatik ekran, selector ve butonları ihtiva eden, mobil veya askılı operator paneli
- Operatör klavuz menüsü
- Gerektiğinde veri toplama sistemi
- USB bağlantısı
- Ethernet bağlantısı
- CE normuna uygun elektronik-elektrik sistemi
- Manuel – Otomatik – Yarı Otomatik kontrol sistemi
- Modem bağlantısı ile uzaktan servis imkanı
GÜVENLİK
- Ön ve arka geçişler, (Sick marka) ışıklı bariyerle ve / veya elektrik şalterli mekanik çit ile korunmaktadır.
- Koç, ayar veya bakım gerekçesiyle üst konumda hidrolik olarak kilitlenmektedir.
- Herhangi bir konumda koç hareketi mekanik olarak kilitlenmektedir (opsiyon)
- Ayarlı strok sınırlayıcı özelliğini ihtiva eden şok emici uygulaması (opsiyon)
- Çift el start butonu
